TRANSMISSOR LECTROSONIC SMQV



TRANSMISSOR LECTROSONIC SMQV

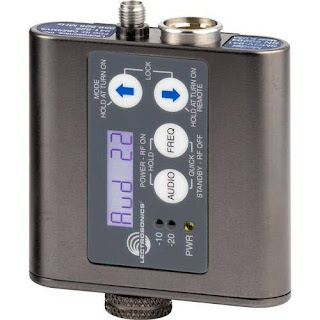

O transmissor lectrosonic é uma ferramenta  de áudio excelente. Este dispositivo de alta qualidade, opera em uma ampla faixa de frequência. Projetado para possui potência de saída de RF ajustável. O transmissor vem com um painel de controle resistente à água, interruptores de membrana e LEDs multicoloridos. O transmissor SMQV usa pilhas AA, acessíveis por uma porta giratória. Uma ventilação exclusiva na porta da bateria impede a criação de vácuo dentro do transmissor, permitindo a passagem de ar enquanto bloqueia a umidade.

Excelente em questão de RF comparado com outras marcas.

LIGANDO TRANSMISSOR:

Precione o botão áudio e frequência ao mesmo tempo, irá começar a conta 3 segundos espere acabar e solte.

Ira mostra as configurações do transmissor e em seguida modo de utilização.

Se não espera os 3 segundos irá ligar mais sem áudio no receptor.

VERIFICAR NIVEL DE ÁUDIO:

A primeira  coisa a fazer é olha como está o nível de entrada de áudio do microfone.

NÍVEL = CORES CORRETAS:

• -20 VERMELHA / -10 VERDE

                      OU

• -20 VERDE / -10 VERDE

Pode aumenta ou abaixar o áudio, precionando o botão áudio e botando para cima ou para baixo. Tenta deixa nas cores acima.

ACERTANDO A FREQUÊNCIA:

Acerte a frequência que está no receptor os dois precisa estar na mesmo frequência.

Pode trocar a frequência precionando o botão frequência e apertando para cima ou para baixo, deixe na frequência adequada de acordo com seu bloco.

ACIONANDO LOW CUT:

Aperte o botão áudio irá para tela LF, que se refere a quanto está cortando.

Para muda o corte do filtro Precione o botão áudio mais na tela LF e bote para cima ou para baixo. De acordo com sua necessidade.

OBS:

Se aperta o botão frequência irá ver qual canal a frequência está.

MENU DO TRANSMISSOR:

Precione AUDIO + FREQ + VOLUME CIMA

ao mesmo tempo irá abrir no modo de menu.

CP = Modo de Gravação mesmo que receptor

Pr = Potência do RF no transmissor

BL= Bloco do transmissor

Para alter uma configuração só bota na tela a configuração e escolher para cima ou para baixo.  Para aparecer na tela basta aperta qualquer botão ÁUDIO ou FREQ .

MODO DE GRAVAÇÃO:

Deve por o mesmo Modo no transmissor e receptor para ambos se comunicar pois o codec é diferente.

SERIE 100 = CP 100

SERIE 200 = CP 200

SERIE 400 = CP 400

SERIE IFB= CP IFB

MODELO 3= CP 3

MODELO 6= CP 6

POTÊNCIA DE RF:

Pode aumenta a potência do sinal porém consome mais bateria quanto mais potência mais bateria irá consumir.

BLOCO DE UTILIZAÇÃO:

Utiliza o mesmo bloco do receptor  e transmissor não irá funcionar em bloco diferente. Cada um tem uma faixa de frequência.

ANTENA DE RF :

Cada bloco tem um tamanho de antena indicado pelo fabricante, o material e o mesmo so o tamanho que e diferente.

Na tabela está o tamanho de cada antena, em milímetro na parte de antena.

CABOS DE AUDIO TAF5:

A Lectrosonics usa a pinagem de TAF-5 ou seja o cabo de 5 pinos.

• 1= MALHA
• 2= PHANTOM
• 3= MIC
• 4= POLARIZAÇÃO (MALHA)
• 5= LINE

MIC:

• 1= MALHA
• 2= VAZIO
• 3= FASE +
• 4= MALHA
• 5= VAZIO

LINE:

• 1= MALHA
• 2= VAZIO
• 3= VAZIO
• 4= MALHA
• 5= FASE+
