O receptor EK6042 muito utilizado pelo jornalismo na externa para receber o sinal do SK 9000.

Receber 2 microfone canal 1 e canal 2 de vários tipos sennheiser.

Pode ter a saída analógico e digital.

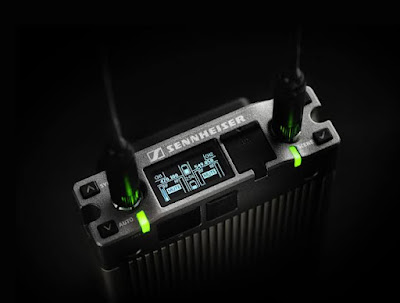

VISTA RECEPTOR PARTE DE CIMA:

FUNÇÃO DOS BOTÕES :

5 = Ligar e desligar receptor e volta sem introdução da configuração.

8 = Entra no menu, abrir itens do menu, ativa a configuração e abrir uma cena memorizada precionando.

1 = Move para cima os itens de configuração e sincronizar a um transmissor ( canal 1 ou 2 ) precionando.(frequência é transmissor)

6 = Move para baixo os itens de configuração e abrir a configuração automática precionando.

INDICAÇÃO DOS LEDS DO CANAL:

Desligada:

Receptor está desligado ou acabo a bateria.

Verde:

Funcionamento normal sem nenhum poblema.

Vermelho:

Sem sinal de RF ou RF com falha, tenta mudar a frequência ou aproximar do transmissor as antenas.

Amarelho:

Modo de atenção com receptor pois pode ter algum problema futuro.

Ex: Pouca bateria e áudio saturando

VISTA FLONTAL RECEPTOR :

PARTE DE BAIXO RECEPTOR:

TELA DE MONITOR :

1 = Frequência do receptor

2 = Fonte de energia utilizada é Nível

3 = Nivel de áudio no receptor

4 = MUDO pois tem poblema no áudio

5 = Nivel de bateria do transmissor

6 = Potência do sinal RF

SAIDA DE ÁUDIO:

No jornalismo por enquanto deixamos em analógico mais espero que em breve passamos para o digital.

FUNÇÕES DO MENU:

Transmister :

conecta a um transmissor

Frequency:

Conecta a frequência do receptor

Sync:

Conecta receptor e transmissor via infla- vermelho

Pilot:

Libera a função piloto se o transmissor tiver a mesma. Sk9000 não tem.

Squelch:

Supressor de ruído sennheiser se o transmissor tiver esta função. Sk9000 não tem.

Main out:

Liga e desliga a saída de áudio.

Channel Power:

Desativa a saída de áudio porém sai no seu Phone.

Main Fomat:

Altera a saída para áudio analógico e digital.

Level MAIN E AUX :

Controle o nível de saída do receptor.

Testtone :

Envia um sinal de 1Kh para teste.

Phone volume:

Aumente o volume do Phone para monitorar no receptor.

Phone listen :

Esculpe só 1 canal, sole o canal que deseja ouvir.

Store Scene :

Salve a cena de  configuração pode salvar até 10  cenas.

STATUS LED:

Apaga os leds do gravador.

Spectrum Scan :

Veja a frequência que está livre escanei e veja a melhor. As frequência livres vai estar na parte de baixo evite frequência ocupada.

SINCRONIZAR  COM TRANSMISSOR:

Afastar o transmissor do receptor para SYNC.

TESTE DE FREQUÊNCIAS DISPONÍVEIS:

GAMA DE FREQUÊNCIA:

470 a 654 MHz

RESPOSTA DE FREQUÊNCIA:

20Hz A 20 KHz

LATÊNCIA:

LR= 3,5 ms

FM= 1,5 MS

SAÍDA DE ÁUDIO:

Analógico: -22 dBu até +8 dBu

Digital: 0dBFs ,48 KHz, 24 bit

PINAGEM DE CABO DE SAÍDA:
